Comment améliorer les performances d’étanchéité d’une vanne en bronze ?

L'amélioration des performances d'étanchéité d'une vanne en bronze est cruciale pour garantir son fonctionnement efficace et fiable dans diverses applications. En tant que principal fournisseur de vannes en bronze, nous comprenons l'importance d'une étanchéité de haute qualité dans les vannes en bronze. Dans ce blog, nous explorerons plusieurs stratégies clés pour améliorer les performances d'étanchéité des vannes en bronze.

Comprendre les bases de l'étanchéité des vannes en bronze

Avant d’aborder les méthodes permettant d’améliorer les performances d’étanchéité, il est essentiel de comprendre le fonctionnement de l’étanchéité des vannes en bronze. Les vannes en bronze utilisent généralement différents types de joints, tels que des joints toriques en caoutchouc, des joints en graphite ou des joints métal sur métal. Le mécanisme d'étanchéité repose sur la création d'une barrière étanche entre les composants de la vanne pour empêcher les fuites de fluide ou de gaz.

La qualité des matériaux d'étanchéité joue un rôle essentiel. Par exemple, les joints toriques en caoutchouc sont couramment utilisés en raison de leur flexibilité et de leur capacité à s'adapter aux surfaces irrégulières. Cependant, ils doivent être fabriqués à partir de composés de caoutchouc de haute qualité capables de résister à la température, à la pression et à l'environnement chimique de l'application. Les joints en graphite, quant à eux, sont connus pour leur excellente résistance à la chaleur et conviennent aux applications à haute température.

Choisir les bons matériaux d'étanchéité

L'une des principales étapes pour améliorer les performances d'étanchéité d'une vanne en bronze consiste à sélectionner les matériaux d'étanchéité appropriés. Différentes applications nécessitent différents types de joints.

Considérations relatives à la température et à la pression

Dans les applications à haute température, des matériaux comme le graphite ou le PTFE (polytétrafluoroéthylène) sont plus adaptés. Le graphite peut résister à des températures extrêmement élevées sans perdre ses propriétés d'étanchéité. Le PTFE présente une large plage de températures et résiste également à de nombreux produits chimiques. Pour les applications à basse température, certains composés de caoutchouc offrant une bonne flexibilité à basse température peuvent être utilisés.

En matière de pression, les joints métal sur métal sont souvent préférés pour les applications haute pression. Ces joints peuvent résister à des forces élevées et fournir une étanchéité fiable. Cependant, ils nécessitent un usinage et une finition de surface précis pour garantir un ajustement correct.

Compatibilité chimique

Le fluide ou le gaz circulant à travers la vanne peut avoir un impact significatif sur les matériaux d'étanchéité. Par exemple, si la vanne est utilisée dans une usine de traitement chimique où des produits chimiques corrosifs sont présents, les matériaux d'étanchéité doivent être résistants à ces produits chimiques. Les joints toriques en caoutchouc en EPDM (éthylène propylène diène monomère) sont résistants à de nombreux produits chimiques, notamment l'eau, la vapeur et certains acides. Le caoutchouc Viton est très résistant aux huiles, aux carburants et à de nombreux produits chimiques, ce qui le rend adapté aux applications dans les industries automobile et aérospatiale.

Installation et assemblage appropriés

Même les matériaux d'étanchéité de la meilleure qualité ne fonctionneront pas correctement si la vanne n'est pas installée et assemblée correctement.

Préparation des surfaces

Avant d'installer les joints, les surfaces de contact des composants de la vanne doivent être propres et exemptes de tout débris, rayures ou bavures. Une finition de surface lisse est essentielle pour une bonne étanchéité. Toute rugosité de la surface peut provoquer une fuite du joint. Pour les joints métal sur métal, les surfaces devront peut-être être rodées pour obtenir la planéité et la douceur requises.

Application correcte du couple

Lors du serrage des composants de la vanne, il est crucial d'appliquer le couple correct. Un serrage excessif peut endommager les joints, tandis qu'un serrage insuffisant peut entraîner une fuite. Les valeurs de couple doivent être spécifiées par le fabricant de la vanne et doivent être soigneusement suivies lors de l'installation. L'utilisation d'une clé dynamométrique peut garantir une application précise du couple.

Entretien et inspection réguliers

Un entretien et une inspection réguliers sont essentiels pour maintenir les performances d’étanchéité des vannes en bronze au fil du temps.

Inspection visuelle

Inspectez périodiquement la vanne pour déceler tout signe de fuite, de dommage aux joints ou de corrosion. Recherchez des signes visibles de liquide ou de gaz s'échappant de la vanne. Vérifiez l'état des joints, comme les fissures, l'usure ou la déformation. Si des problèmes sont détectés, les joints doivent être remplacés immédiatement.

Lubrification

Certains joints peuvent nécessiter une lubrification pour garantir un bon fonctionnement. Par exemple, les joints toriques en caoutchouc peuvent bénéficier d’une légère couche de lubrifiant silicone. La lubrification peut réduire la friction pendant le fonctionnement de la vanne et empêcher les joints de coller ou de se déchirer. Cependant, il est important d’utiliser le type de lubrifiant approprié, compatible avec les matériaux d’étanchéité.

Mise à niveau de la conception des vannes

Dans certains cas, l’amélioration de la conception de la vanne peut améliorer considérablement les performances d’étanchéité.

Technologies avancées d’étanchéité

Les conceptions de vannes plus récentes peuvent intégrer des technologies d'étanchéité avancées, telles que des systèmes à double étanchéité ou des joints auto-ajustables. Les systèmes à double étanchéité offrent une couche supplémentaire de protection contre les fuites. Les joints auto-ajustables peuvent compenser l'usure et les changements des conditions de fonctionnement, garantissant ainsi une étanchéité durable.

Géométrie de valve améliorée

L'optimisation de la géométrie de la vanne peut également améliorer les performances d'étanchéité. Par exemple, un siège de vanne bien conçu peut assurer un meilleur contact avec le joint, réduisant ainsi le risque de fuite. Certaines conceptions de vannes utilisent un siège conique pour améliorer la force d'étanchéité.

Études de cas

Jetons un coup d'œil à quelques exemples concrets de la manière dont ces stratégies ont été appliquées pour améliorer les performances d'étanchéité des vannes en bronze.

Dans une usine de traitement d'eau, l'utilisation de joints toriques en caoutchouc EPDM de haute qualité dans les vannes en bronze a amélioré les performances d'étanchéité et réduit la fréquence des fuites. Le matériau EPDM était résistant aux produits chimiques utilisés dans le processus de traitement de l'eau, et une installation appropriée et un entretien régulier garantissaient une fiabilité à long terme.

Dans un système de chauffage industriel, des joints en graphite étaient utilisés dans les vannes en bronze pour résister aux températures élevées. Les vannes ont également été conçues avec un système de double étanchéité, qui offre une couche supplémentaire de protection contre les fuites. Cette combinaison de matériaux et d'améliorations de conception a entraîné une réduction significative des pertes d'énergie dues aux fuites des vannes.

Conclusion

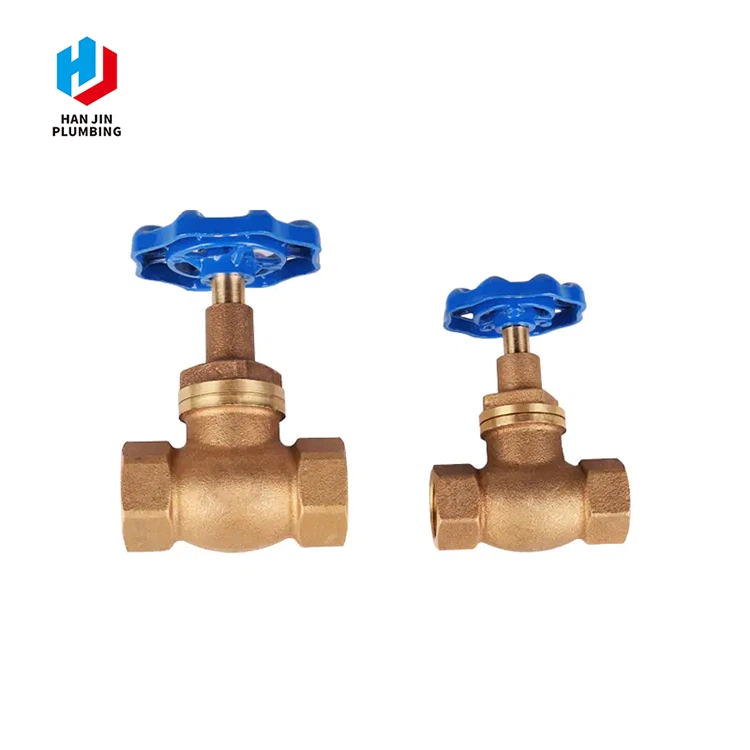

L'amélioration des performances d'étanchéité d'une vanne en bronze implique une combinaison de sélection des bons matériaux d'étanchéité, d'installation et d'assemblage appropriés, d'entretien et d'inspection réguliers et éventuellement d'amélioration de la conception de la vanne. En tant que fournisseur de vannes en bronze, nous proposons une large gamme de vannes en bronze de haute qualité, notammentExtrémités filetées du robinet d'arrêt en bronze,Crépine en Y en bronze, etRobinet à tournant sphérique en bronze avec poignée papillon.

Si vous cherchez à améliorer les performances d'étanchéité de vos vannes en bronze ou si vous avez besoin de vannes en bronze de haute qualité pour votre application, nous vous invitons à nous contacter pour une discussion plus approfondie et un achat. Notre équipe d’experts peut vous fournir des conseils professionnels et des solutions adaptées à vos besoins spécifiques.

Références

• Valve Handbook, 4e édition, par Leslie E. KSB
• Manuel de technologie d'étanchéité, par John P. Carley
• Normes ASME pour les vannes et raccords
